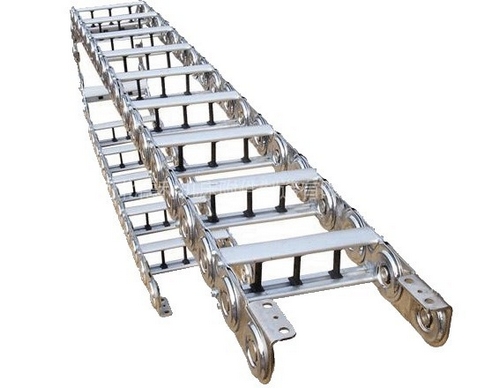

TLG95钢制拖链

【简单介绍】
1、根据支撑板最大孔径Dma来确定链板高度hg和拖链型号。 　　2、支撑板内腔孔径D1=d+约等于0.1d（取整数）。其中d=电线、电缆、液、气软管的外径。 　　3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径：

【详细说明】

TL95金属拖链选用原则　　1、根据支撑板最大孔径Dma来确定链板高度hg和拖链型号。

　　2、支撑板内腔孔径D1=d+约等于0.1d（取整数）。其中d=电线、电缆、液、气软管的外径。

　　3、根据拖链功能要求来确定支撑板型式的拖链的弯曲半径：

　　1）当管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时，可选用分开式类型支撑板；

　　2）当拖链需承载较大管、缆负荷时，应选用高强度支撑板型-整块式；

　　3）安装管缆的规格品种较多时，可选用框架式支撑板。

　　4、机床拖链使用场合受限制条件、或受环境影响，需采用钢带防护支撑板时。

　　5、根据安装管缆的数量来决定支撑板宽度b1,从而得知拖链宽度B。
