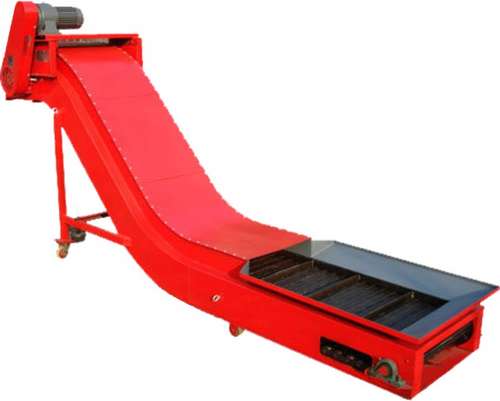

HRLB型链板排屑装置

发布时间:2014-11-19 22:58 浏览次数:

HRLB型链板排屑装置|排屑机设计安装尺寸

HRLB型链板排屑装置|排屑机技术特点:将机械加工过程中切削下来的黑色、有色金属的切屑收集并输送至集屑箱中的机床功能部件。

链条式排屑器可广泛应用于数控机床、组合机床、加工中心、专业化机床、流水线、自动线的切屑输送。输送效率高、输送速度选择范围大。
链板结构形式为新型的铰接多球面链板,轻小切屑也不易粘附在链板上。材质选用优质不锈钢板,主要零部件均经耐磨及耐腐蚀处理。

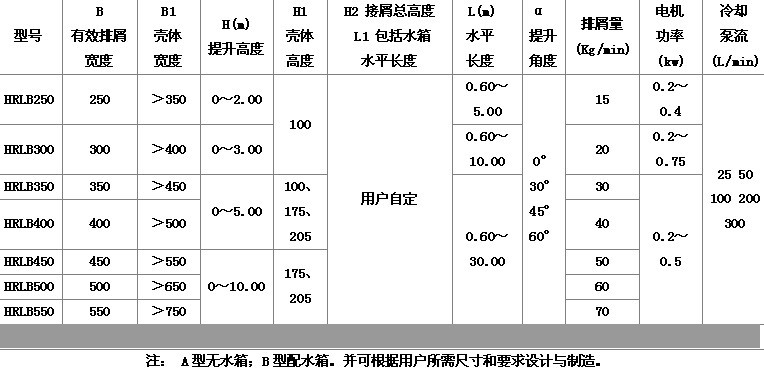

数控车床自动排屑器 数控车床链条式排屑器 CNC车床自动排屑机 数控车床碎屑处理装置 数控车床铁屑输送机工作运转平稳、无噪音,配有机械过载保护及电流过载发讯保护装置,安全可靠,是现代化工业生产中不可缺少的机床辅助设备,亦可做为小型机件的输送装置。HRLB型链板排屑装置|排屑机技术参数


水箱技术参数
名称 水箱长度 水箱宽度 水箱高度 冷却泵流量
尺寸 - - - -
- - - -

  1. 注:
    (1) 电机功率根据有效排屑宽度B2、水平度L1 . 提升高度H确定
    (2)链板节距不同外壳高度H1最小高也不同
    节距31.75mm 外壳最小高度H1 100mm
    节距38.1mm 外壳最小高度H1 135mm
    节距50.8mm 外壳最小高度H1 180mm
    节距63.5mm 外壳最小高度H1 230mm
    节距101.6mm 外壳最小高度H1 260mm
    (3)
    排屑机水箱的其体外形尺寸可根据用户要求制做成不同形状。
    (4)可根据用户实际不同要求设计制造 。
